廣西南寧大橋
發布于:2012/4/6 13:01:53
文字:【
大】【
中】【
小】
摘要:
工程概況:
廣西南寧大橋是南寧市跨越邕江河的第三座橋梁,全長675m,橋跨布置尾北引橋(40+50+55)m現澆預應力砼箱梁+主橋300m跨非對稱蝶形鋼箱梁拱肋+南岸引橋(30+40+50+55+55)m現澆預應力砼箱梁。主橋由非對稱鋼肋拱、曲線鋼箱梁、傾斜的吊桿級橋面組成,為拱、梁和系桿共同受力,各構件相互制約的三維空間結構,橋?qū)?/span>35m設計荷載:城-A級,通航等級為:Ⅱ級。設計洪水頻率:1%,江面寬約為400m。常水位時水深6~13m。

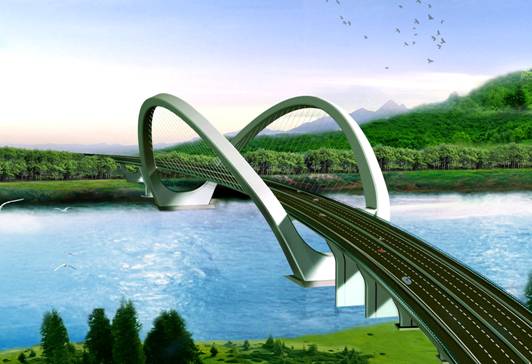

該橋兩拱肋平面呈橢圓形造型,平面呈圓曲線。其主要特點是曲線上的300m主跨級2根獨自傾斜的鋼箱拱肋,兩拱肋分別位于各自的傾斜平面內,拱肋間無橫撐聯系(開敞式)。兩拱肋于主橋下交匯,于拱頂遙相分隔,以支持行車主梁并控制力的三維傳遞平衡。拱的推力由隱藏于鋼箱梁主梁內的系桿平衡。
